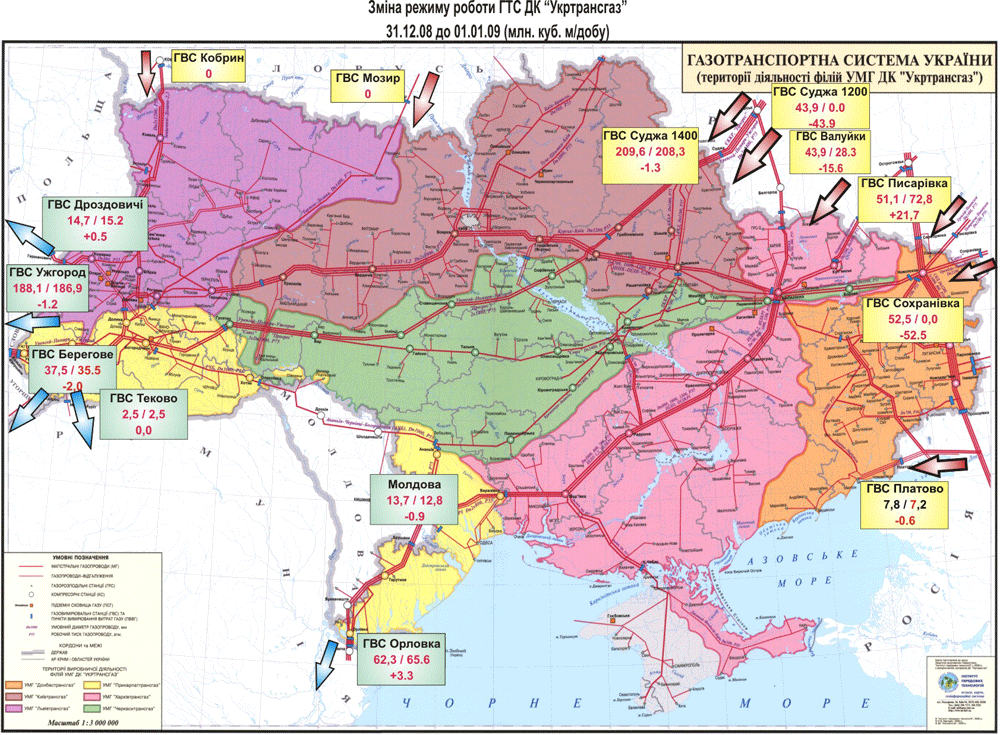

Diese Karte veröffentlichte die ukrainische Naftogaz, um den Rückgang der russischen Einspeisungen und Transitlieferungen nach Westeuropa und Moldawien zwischen 31. Dezember 2008 und 1. Januar 2009 zu dokumentieren. Sie läßt erkennen, daß die großen Transportleitungen aus zwei bis drei Pipelines bestehen. Das ukrainische Gastransitsystem (GTS) umfaßt etwa 36.500 Kilometer Gaspipelines, 71 Kompressorstationen, 13 unterirdische Speicher mit einem Nutzungsvolumen von 32,5 Milliarden Kubikmeter und 1.405 Gasverteilerstationen. Netzbetreiber ist das Staatsunternehmen UkrTransGaz, eine Tochter der Naftogaz.
